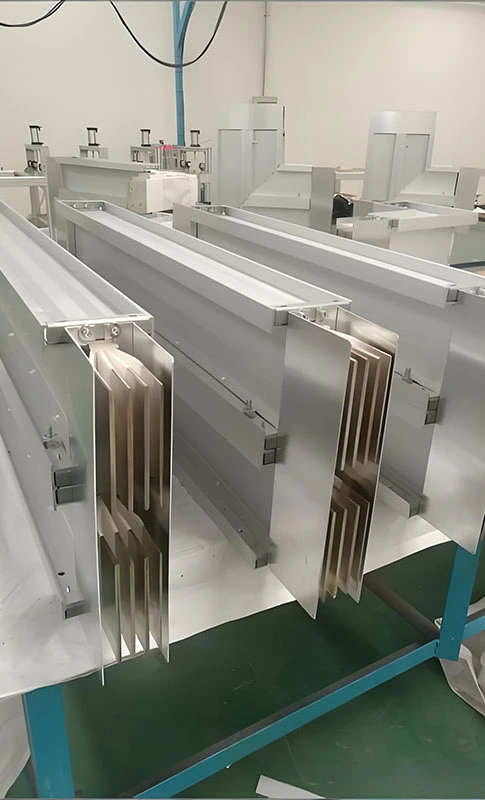

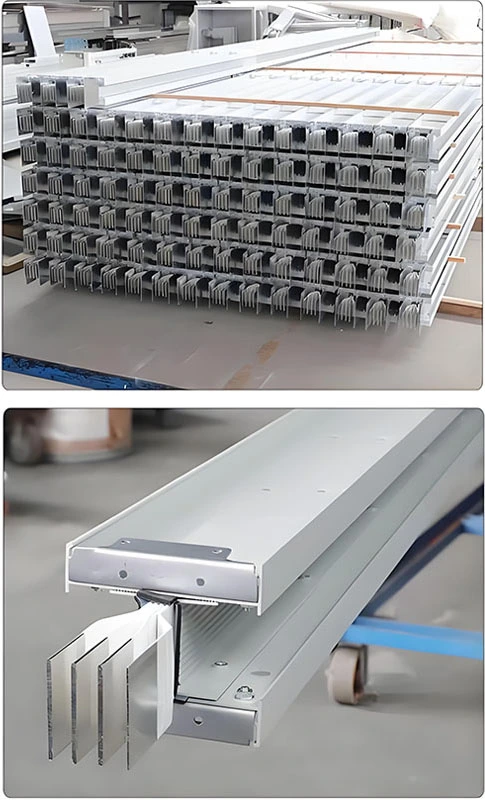

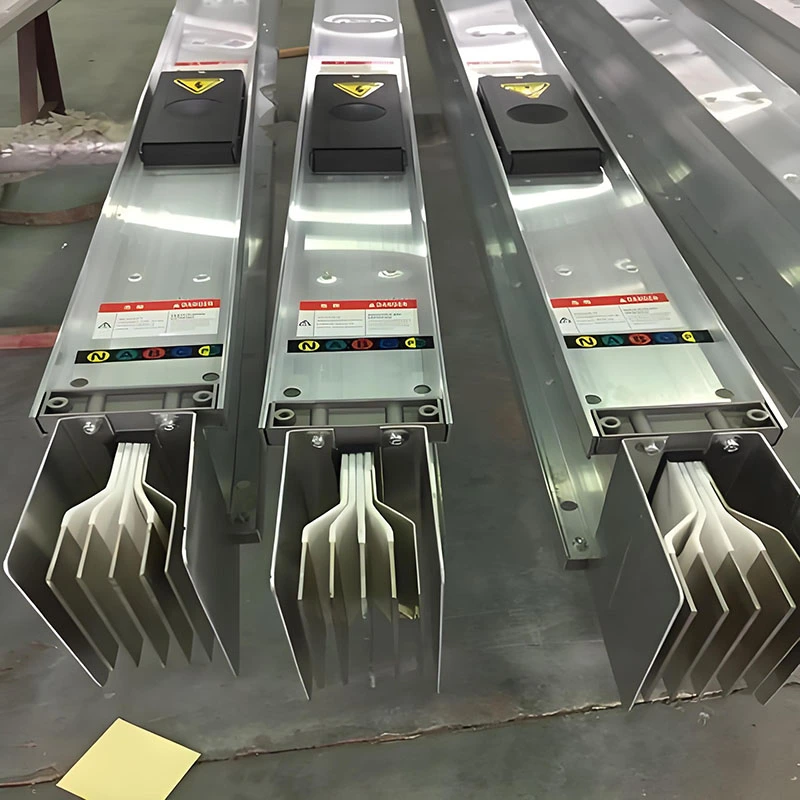

Lågström sluten Busway

Precisionstäckning för lågströmsfördelning

Lågströmstängd bussväg är designad för full-scenario låglastkraftdistribution, med ett märkströmsområde på 25A–400A. Den stöder AC trefas fyrtrådar eller femtrådssystem, med en märkspänning upp till 660V och frekvenser på 50Hz eller 60Hz. Som en professionell tillverkare och leverantör i Kina tillhandahåller Fenghua Electric lösningar som är idealiska för små kommersiella anläggningar, kontorskretsar, automationsstyrskåp och medicinsk laboratorieutrustning. Både luftisolerade och kompaktisolerade typer finns tillgängliga för flexibel, anpassad kraftöverföring.

Kärntyper: Dubbla lösningar för olika tillämpningar

1. Luftisolerad bussväg

Med en isoleringsstruktur med luftgap kombinerat med epoxiisoleringsblock, säkerställer detta system hög isoleringsresistans (≥100MΩ) och tål 3750V strömfrekvensspänning i 1 minut utan haveri. Designen förbättrar värmeavledning, håller ledartemperaturen under 60°C och höljeshöjning inom 30K. Huset är tillverkat av kallvalsat stål eller aluminium-magnesiumlegering med en förstärkt korrugerad struktur för stark mekanisk prestanda. T2-kopparledare med hög renhet (≥99,95%) med tennplätering säkerställer lågt motstånd och stabil ledningsförmåga. Aluminiumledare är valfria för kostnadseffektiva projekt.

2. Kompaktisolerad bussväg

Denna typ använder epoxiharts eller avancerade polymermaterial för att tätt omsluta ledare, kombinerat med flamskyddade XLPE-krympslangar, som uppfyller RoHS-miljöstandarder. Dess kompakta struktur minskar utrymmesbehovet och förhindrar brandrisker med skorstenseffekt, vilket ger ökad brandsäkerhet. Med skyddsklasser upp till IP54 fungerar den bra i fuktiga och dammiga miljöer. Optimerad design minskar impedans och effektförlust, vilket säkerställer hög överföringseffektivitet med spänningsfall ≤2,5 % över 110m. Isoleringssystemet fungerar tillförlitligt från -200°C till +200°C, vilket ger en livslängd på över 30 år.

Exceptionell prestanda: rigorösa standarder säkerställer stabil drift

Certifierad kvalitetssäkring

Low Current Enclosed Busway är tillverkad i strikt enlighet med internationella standarder. Varje enhet genomgår omfattande tester före leverans, vilket säkerställer konsekvent kvalitet, verifierad prestanda och pålitlig kraftöverföring för olika applikationer.

Hög skyddsnivå (IP40–IP65)

Kapslingen är designad med skyddsklasser från IP40 till IP65, med högre klassificeringar tillgängliga för utomhusbruk. Avancerad punktnitningsteknik skapar en sömlös, helt sluten struktur, förbättrar tätningsprestanda och förhindrar effektivt inträngning av damm och fukt. Den är väl lämpad för tuffa miljöer som hög luftfuktighet, marint klimat och saltdimma, med bevisat motstånd genom 2 000 timmars saltspraytestning.

Stark kortslutnings- och vibrationsmotstånd

Systemet har utmärkt förmåga att motstå kortslutning. Aluminium- eller lågmagnetiskt stålhölje minskar virvelströmsförluster och termisk ökning, vilket förbättrar strömförande effektivitet. Inbyggda stötdämpande strukturer skyddar inre ledare och isoleringskomponenter från mekaniska vibrationer och yttre stötar. Flexibla anslutningar och gummiisoleringsdynor förbättrar systemstabiliteten ytterligare när de ansluts till transformatorer eller distributionsutrustning.

Säkert och effektivt jordsystem

Den integrerade jordningsdesignen använder ett högledande kapsling av aluminiumlegering med en tvärsnittsarea som är betydligt större än själva ledaren. Detta säkerställer lågt jordningsmotstånd, uppfyller säkerhetsstandarder och ger ett pålitligt skydd för både utrustning och operatörer.

Bekväm installation och underhåll: Minska totala projektlivscykelkostnader

Flexibla installationsmetoder: Stöder installation i flera riktningar – både horisontell och vertikal – och kan snabbt fästas på elektriska stigar, utrustningsrum eller tak med hjälp av monteringsfästen. Den modulära designen underlättar snabb montering; standardsektioner finns i längderna 3m, 6m eller 8m (kan anpassas efter användarspecifikationer). Dessutom kan avtappningsuttag placeras på valfri plats enligt kundens önskemål, förutsatt att avståndet mellan utloppen inte är mindre än 0,6 meter. Denna flexibilitet möjliggör bekväm framtida kapacitetsutbyggnad och ruttjusteringar, vilket avsevärt förkortar installationscykeln.

Användarcentrerad designdetaljer

Uttagsenheterna har en plug-in/plug-out livslängd på ≥200 cykler. I kombination med kontakter med fasfelsförebyggande design minskar risken för installationsfel drastiskt.

Genom att använda en monteringsmetod för stumfogar, kräver säkrandet av anslutningsbultarna endast en enda skiftnyckel, vilket gör operationen enkel och ansträngning. Alla produkter med olika nuvarande klassificeringar använder en standardiserad täckplåt, vilket säkerställer en hög grad av standardisering, stark utbytbarhet och bekväm gränssnittsanpassning för kapacitetsjusteringar.

Utrustat med korrugerade expansionsfogar ger systemet två frihetsgrader vid justering – både horisontellt och vertikalt. Detta tillgodoser inte bara expansion och sammandragning orsakad av temperaturfluktuationer utan kompenserar också för strukturella avvikelser till följd av grundsättningar. Den här innovationen löser bristerna hos traditionella expansionsanordningar med glidplatta, såsom dåliga skyddsklasser, besvärlig installation och opålitlig drift.

Förenklat underhållsschema: Rutinunderhåll kräver endast periodiska kontroller av anslutningarnas täthet och integriteten hos höljet. Vid problem som minskad isoleringshållfasthet kan de interna komponenterna torkas ut via en kort period utan belastning. Skulle lokal överhettning inträffa kan problemet snabbt lösas genom att felsöka anslutningspunkterna eller justera belastningen, vilket resulterar i låga underhållskostnader.

Typiska tillämpningsscenarier

Den lågströms slutna bussvägen används ofta i:

▪Kommersiella kontor för belysning och utrustningskraftdistribution

▪Industriautomationssystem för styrskåp och PLC:er

▪Medicinska miljöer och laboratoriemiljöer som kräver stabil, ren kraft

▪Att bygga infrastruktur för lågspännings- och nödsystem

▪Fabriksuppgraderingar där effektiv eftermontering krävs

Urvalsguide: Vetenskapligt matchande projektkrav

Val av strömvärde: Välj lämplig värdering baserat på den faktiska belastningsströmmen; det rekommenderas att inkludera en säkerhetsmarginal på 10–20 % för att tillgodose framtida behov av kapacitetsutbyggnad och säkerställa långsiktig produktstabilitet.

Val av isoleringstyp: För torra miljöer med låga omgivningstemperaturer och minimala strömfluktuationer är luftisolerade system det föredragna valet; för miljöer med begränsat utrymme, hög luftfuktighet eller dammiga miljöer rekommenderas kompaktisolerade system.

Bestämning av skyddsklass: För standardscenarier inomhus är en IP40-klassificering tillräcklig; för utomhusmiljöer eller fuktiga/dammiga miljöer, säkerställ en skyddsklass på minst IP54; för marina klimatmiljöer rekommenderas produkter med högre skyddsklass.

Materialöverväganden för ledare: För projekt som involverar ihållande höga belastningar eller som kräver exceptionell stabilitet, är kopparledare det föredragna valet; för projekt med begränsad budget och minimala lastfluktuationer kan ledare av aluminiumlegering väljas.

Anpassning för speciella krav: Om du har specifika krav angående installationsmiljöer, aktuella klassificeringar eller funktionella funktioner, vänligen kontakta vårt professionella team; vi kommer att förse dig med en skräddarsydd produktlösning skräddarsydd efter dina behov.
