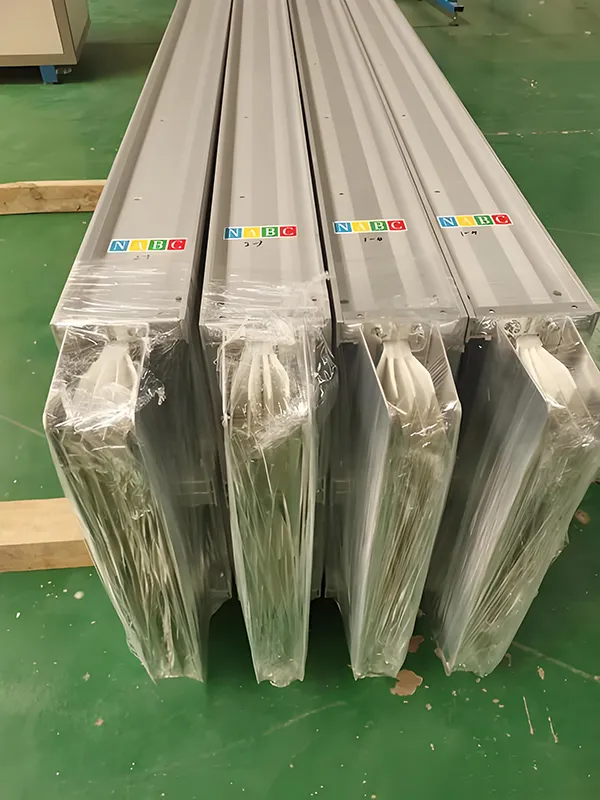

Lågspänning Sandwich Busway

På grund av sin kompakta struktur, utmärkta värmeavledning och robusta strömförande kapacitet, har Low Voltage Sandwich Busway framstått som det vanliga valet i moderna kraftdistributionssystem.

Kärnstruktur och isoleringskonfiguration

• Ledarmaterial: Elektrolytisk koppar med hög renhet (renhet ≥ 99,9%); ytan kan valfritt vara silverpläterad eller tennpläterad för att förbättra konduktiviteten och oxidationsbeständigheten.

Isoleringsmaterial:

•Standardtyp: Använder klass B-isoleringsmaterial eller högre (temperaturbeständighet: 130°C)—såsom polyesterfilm, glimmertejp, etc.—för att säkerställa långsiktig driftsäkerhet.

•Brandsäker typ: Använder ett kompositskikt av glimmertejp och keramifierande silikongummi, som kan bibehålla isoleringsprestanda även under höga temperaturer från 600°C till 1000°C.

•Vattentät/korrosionsbeständig typ: Har inkapsling via klass H polyester-imid eller epoxihartsgjutning; isoleringsklassen når klass H (180°C), vilket ger en livslängd på över 50 år.

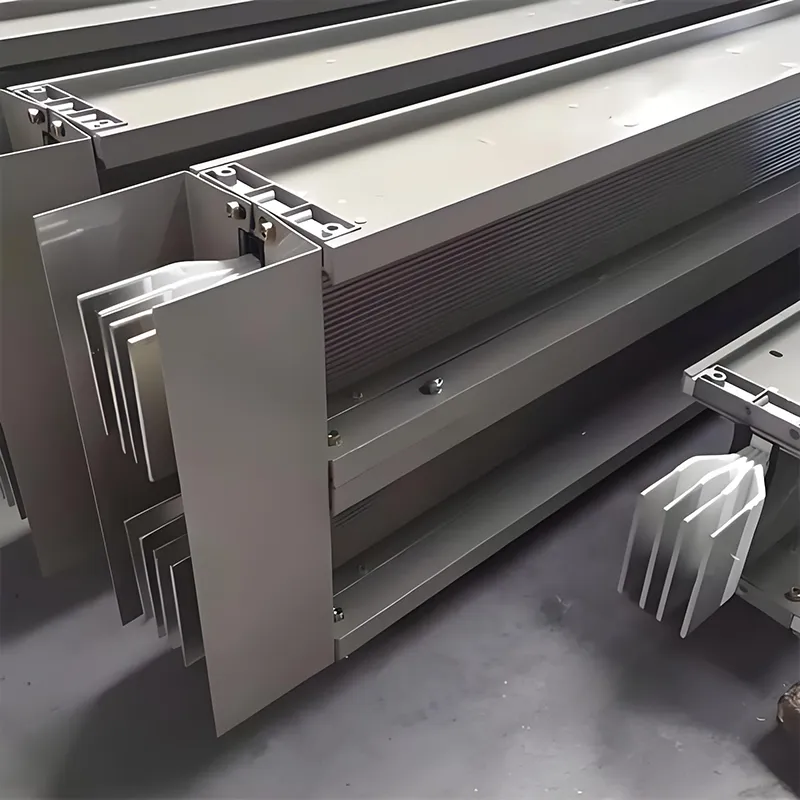

• "Sandwich"-strukturegenskaper: Fasledare är tätt staplade och komprimerade utan några luftgap; enheten är helt inkapslad och gjuten under tryck, vilket avsevärt minskar reaktans och spänningsfall.

Viktiga elektriska och säkerhetsparametrar

Temperaturstegring och termisk prestandakontroll

Temperaturstegringsgränser (vid en omgivningstemperatur på 40°C):

Anslutningsplintar: ≤ 60 K (dvs max 100°C)

Metallhölje: ≤ 30 K (dvs. maximalt 70°C)

Isoleringsyta: ≤ 40 K (dvs max 80°C)

Värmeavledningsmekanism:

Värme som genereras av ledarna leds genom isoleringsskiktet till metallhöljet, där det sedan avleds via konvektion och strålning.

Aluminiumhöljet har en integrerad kylflänsdesign, som förbättrar värmeavledningseffektiviteten med över 30 %.

Termiska uthållighetsgränser:

Standardtyp: Långtidsdriftstemperatur ≤ 130°C

Brandsäker typ: Kan upprätthålla kontinuerlig strömförsörjning i över 90 minuter vid 960°C

Gjuthartstyp: Kan fungera stabilt inom ett omgivningstemperaturområde på -40°C till 130°C

Skyddsklass (IP-kod) och tillämpliga miljöer

Mekaniska egenskaper och installationsegenskaper

Kapslingsmaterial:

Aluminiumlegering: Lätt, korrosionsbeständig och erbjuder utmärkt värmeavledning; lämplig för användning som en skyddsjord (PE) ledare.

Kallvalsat stål: Hög strukturell styrka; när den är belagd med brandhämmande färg är den lämplig för brandbeständiga applikationer.

Hartsgjutning: Har ett icke-metalliskt hölje och ger ett omfattande "fyrvägsskydd" - vattentätning, korrosionsbeständighet, explosionsbeständighet och dammskydd.

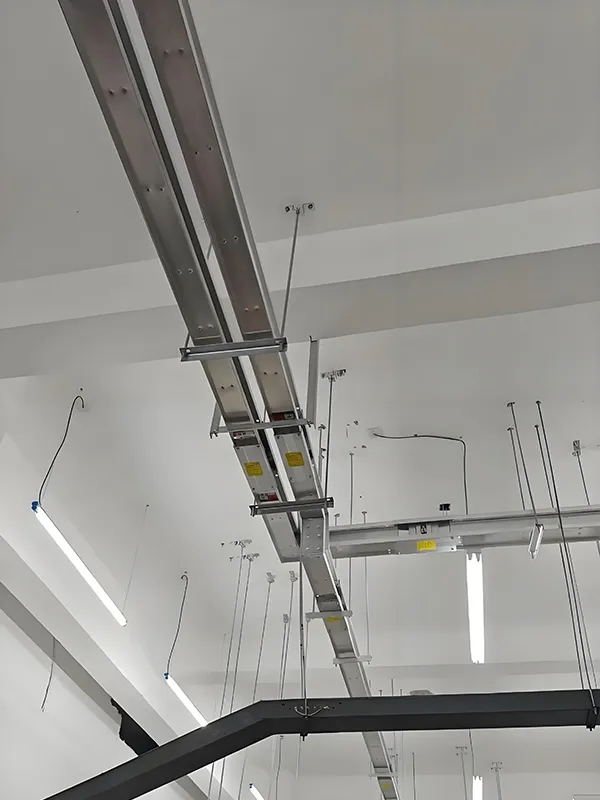

Installationsmetod:

Stöder horisontell eller vertikal upphängningsmontering, med ett justerbart toleransintervall på ±4 mm.

Stöd/hängaravstånd: ≤3m för raka sektioner; ≤1,5m för böjda sektioner.

Anslutningsteknik:

Enkelbults snabbanslutning: Utrustad med en vridmomentkontrollmekanism för att säkerställa minimalt kontaktmotstånd.

Intelligenta anslutningar: Stöd underhållsövervakningsfunktioner, vilket minskar risken för driftsfel.

Utvidgning av specialiserad teknik

Brandsäker samlingsskenor (NH-typ)‌

Brandbeständighetsklassning: Valbara alternativ på 1 timme, 1,5 timmar, 2 timmar eller 3 timmar

Värmeisoleringsskikt: aluminiumsilikatfiberfilt (temperaturbeständighet: 1250°C)

Yttre beläggning: Svällande brandskyddsfärg; ökar snabbt värmeledningsförmågan vid brandexponering för att fördröja värmeöverföring

Vattentät samlingsskena (hartsgjuten typ)‌

Skyddsklass: IP67–IP68

Isoleringsmaterial: Omättat polyesterharts + oorganiska fyllmedel, integrerat gjutna

Tillämpningsscenarier: Järnvägstransitering, kemiska anläggningar, kustanläggningar och andra frätande eller fuktiga miljöer

Intelligent samlingsskena Trunking

Integrerar temperaturmätning, strömövervakning och läckagelarmmoduler.

Stöder RS485 eller trådlös överföring för integration i byggnadsautomationssystem.

FAQ

1. Vad är en Sandwich Busway med låg spänning?

En Low Voltage Sandwich Busway är ett kompakt kraftdistributionssystem för bussvägar som använder tätt staplade ledare med isolering mellan faserna, vilket ger hög strömkapacitet, låg impedans och effektiv kraftöverföring för moderna byggnader och industrianläggningar.

2. Vilka är fördelarna med en sandwichbusway jämfört med traditionella kablar?

Jämfört med traditionella kablar erbjuder ett sandwichbusskanalsystem bättre värmeavledning, högre strömkapacitet, enklare installation och flexibel expansion, vilket gör det idealiskt för stora kraftdistributionsprojekt.

3. Var används Low Voltage Sandwich Busway vanligtvis?

Det används i stor utsträckning i datacenter, kommersiella byggnader, fabriker, flygplatser, köpcentra och höghus där pålitlig och effektiv kraftdistribution krävs.

4. Vilka strömvärden finns tillgängliga för lågspänningssystem?

De flesta lågspänningsbussystem stöder strömvärden från 400A till 6300A, beroende på projektets krav och systemdesign.

5. Kan bussvägen anpassas för specifika projekt?

Ja. Professionella bussvägstillverkare och leverantörer som Fenghua Electric kan tillhandahålla skräddarsydda bussvägslösningar baserat på aktuell kapacitet, installationsmiljö, skyddsnivå och projektlayout.

6. Är sandwichbusway säker för industriell kraftdistribution?

Ja. Högkvalitativa lågspänningsbusskanalsystem har stark isolering, höga skyddsnivåer och pålitligt kortslutningsmotstånd, vilket säkerställer säker och stabil drift.

7. Hur väljer jag en pålitlig bussvägstillverkare eller leverantör?

Du bör utvärdera bussvägstillverkarens produktionserfarenhet, certifieringar, projektfall, anpassningsförmåga och teknisk support innan du köper.

8. Hur kan jag få en offert för Low Voltage Sandwich Busway?

För att få ett korrekt lågspänningsbusspris måste du vanligtvis lämna uppgifter som strömstyrka, bussvägslängd, installationstyp och projektritningar till leverantören.
