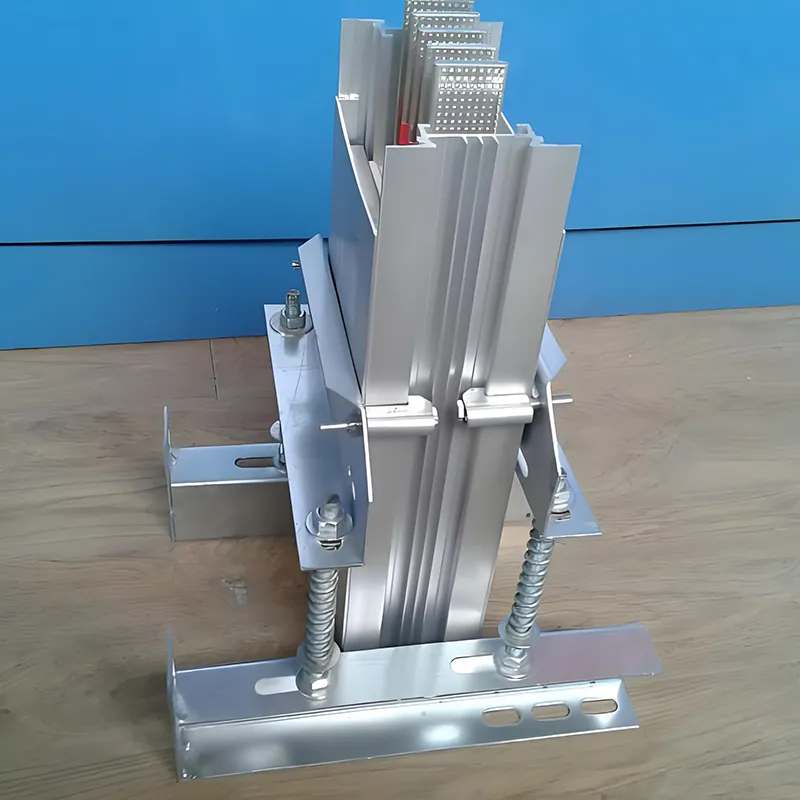

Vertikal Sandwich Busway

Produktpositionering: En effektiv kraftöverföringslösning skräddarsydd för vertikala kraftdistributionsscenarier

Qingdao Fenghua Electric Vertical Sandwich Busway är en kraftdistributionslösning noggrant utformad för scenarier som kraftdistributionsaxlar i höghus och vertikal kraftöverföring i industrianläggningar. Genom att integrera en "sandwich" kompakt staplingsstruktur med en design optimerad för vertikal installation, uppnår produkten flera genombrott i utrymmesutnyttjande, kraftöverföringseffektivitet, säkerhet och stabilitet, och etablerar sig som ett förstklassigt val för vertikal kraftdistribution i moderna arkitektoniska och industriella miljöer.

Tekniska parametrar

Kärnteknologier: Prestandagenombrott i vertikala miljöer

1. Anpassad "Sandwich" staplingsstruktur: En kompakt design anpassad för vertikala utrymmen

Produkten använder en "sandwich"-struktur med spaltfri, tät stapling av trefasledare. Ledarna är direktisolerade från varandra med hjälp av högpresterande dielektriska material, vilket helt eliminerar luftgap mellan faserna. Speciellt optimerade för vertikala installationsscenarier, har arrangemanget av ledare och kapslingens struktur förfinats för att minska den totala volymen med över 30 % jämfört med traditionella bussvägssystem. Denna design möjliggör en perfekt passform inom de begränsade utrymmena på kraftdistributionsaxlar, vilket möjliggör maximal strömförande kapacitet inom begränsade vertikala kanaler^.

2. Kopparledare med hög renhet: Säkerställer effektivitet vid vertikal kraftöverföring

T2-klassad elektrolytisk koppar med en renhet på ≥99,95 % väljs som ledarmaterial. Vid 20°C är dess resistivitet så låg som 0,01777 Ω·mm²/m, och dess konduktivitet överstiger 98%. I vertikala kraftöverföringsscenarier minimerar denna lågresistansegenskaper effektivt spänningsfallet över långa avstånd, vilket säkerställer stabila matningsspänningar över varje våning i ett höghus. Ledarytorna kan valfritt behandlas med tenn- eller silverplätering för att förbättra korrosionsbeständigheten, vilket säkerställer att lågt kontaktmotstånd bibehålls på lång sikt – även i fuktiga kraftdistributionsschaktmiljöer – och därigenom eliminera potentiella överhettningsrisker.

3. Integrerat vertikalt värmeavledningssystem: Lösning av utmaningen med temperaturhöjningar över långa avstånd

För att lösa problemet med att värme tenderar att ackumuleras uppåt under vertikal installation, använder systemet en trestegs vertikal värmeavledningsväg: "Ledare - Isoleringsskikt - Metallhölje." Kapslingen är tillverkad av extruderad aluminium-magnesiumlegering, med integrerade längsgående värmeavledningsfenor på sin yta. Jämfört med standardstålkapslingar ökar denna design värmeavledningsytan med 35 % och femdubblar värmeledningsförmågan. Vid en omgivningstemperatur på 40°C förblir temperaturökningen på anslutningsplintarna ≤60K, medan den för metallhöljet förblir ≤30K – siffror långt under industristandarder – vilket säkerställer stabil drift under långdistans vertikal kraftöverföring.

4. Säkerhetsdesign mot "skorstenseffekten": Etablering av en robust vertikal brandbarriär

Den "sandwich" gaplösa strukturen eliminerar helt kontinuerliga luftkanaler; i händelse av brand förhindras het luftflöde från att snabbt spridas uppåt genom bussvägssystemet. Detta utrotar effektivt "skorstenseffekten" vid dess källa och har framgångsrikt klarat tester av auktoritativa nationella brandsäkerhetsbyråer. Dessutom finns en brandsäker variant som tillval; Genom att använda ett sammansatt isoleringsskikt av glimmertejp och keramifierande silikongummi kan denna version upprätthålla strömförsörjningen i över 180 minuter vid extrema temperaturer på 960°C, och därigenom uppfylla de rigorösa kraven för brandsäkerhetskretsar i höghus.

Exklusiva funktioner för vertikal installation

1. Modulärt vertikalt anslutningssystem

Systemet har fabriksprefabricerade standardenheter och använder dubbla vridmomentstyrda bultar och skivfjädrar för anslutningar på plats. Denna design möjliggör en installationstoleransjustering på ±4 mm, vilket effektivt tar hänsyn till precisionsavvikelser som är inneboende i vertikala installationer. Installationstid per segment är ≤10 minuter; jämfört med traditionell kabeldragning förbättras konstruktionseffektiviteten med över 60 %.

2. Layered Plug-in Design: Flexibelt möta golvspecifika kraftbehov

Uttagsuttag kan öppnas i valfritt vertikalt läge längs samlingsskenans kanal. Uttagsenheterna stöder hot-plugging (insättning och borttagning under spänningssatta förhållanden), vilket säkerställer en "jord-först, jord-sist" anslutningssekvens för att helt eliminera risken för elektriska ljusbågar. Varje våning kan flexibelt konfigurera avtappningsenheter baserat på specifika effektkrav utan att behöva koppla om hela samlingsskenas segment – ​​perfekt tillgodose golvlayoutjusteringar och kapacitetsutvidgningsbehov som är typiska för höghus.

3. Anti-drop och seismisk förstärkning

Systemet är specifikt designat för vertikala installationsscenarier och är utrustat med dedikerade anti-fallfästen och seismiska förstärkningskomponenter som kan motstå jordbävningspåverkan med magnituden 8, vilket säkerställer den strukturella stabiliteten hos skenskenor under extrema driftsförhållanden. Fästavstånd kan anpassas flexibelt efter golvhöjdskrav: ≤3m för raka sektioner och ≤1,5m för hörnsektioner.

Applikationsscenarier

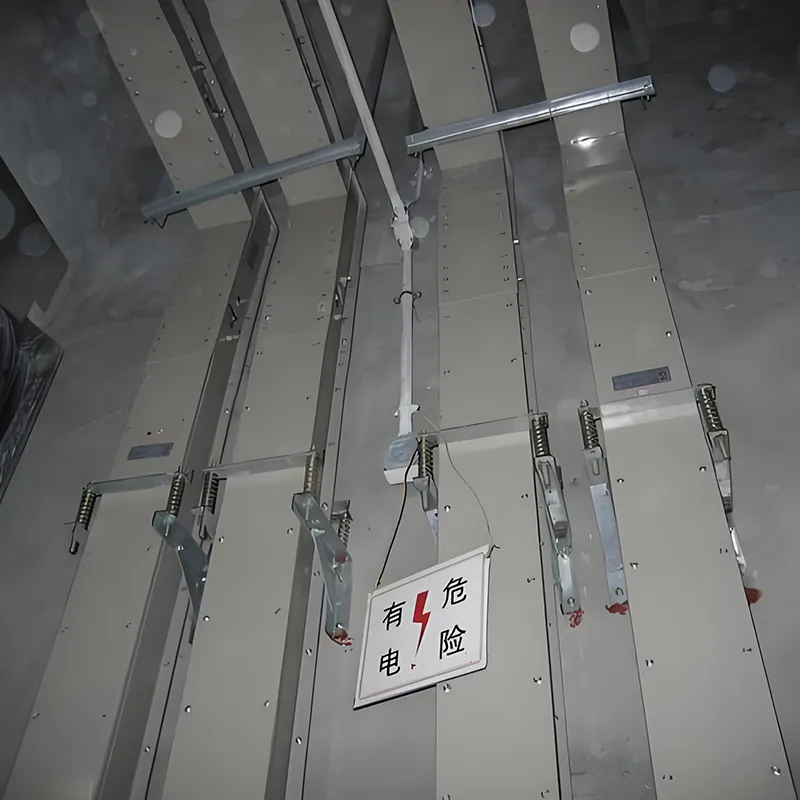

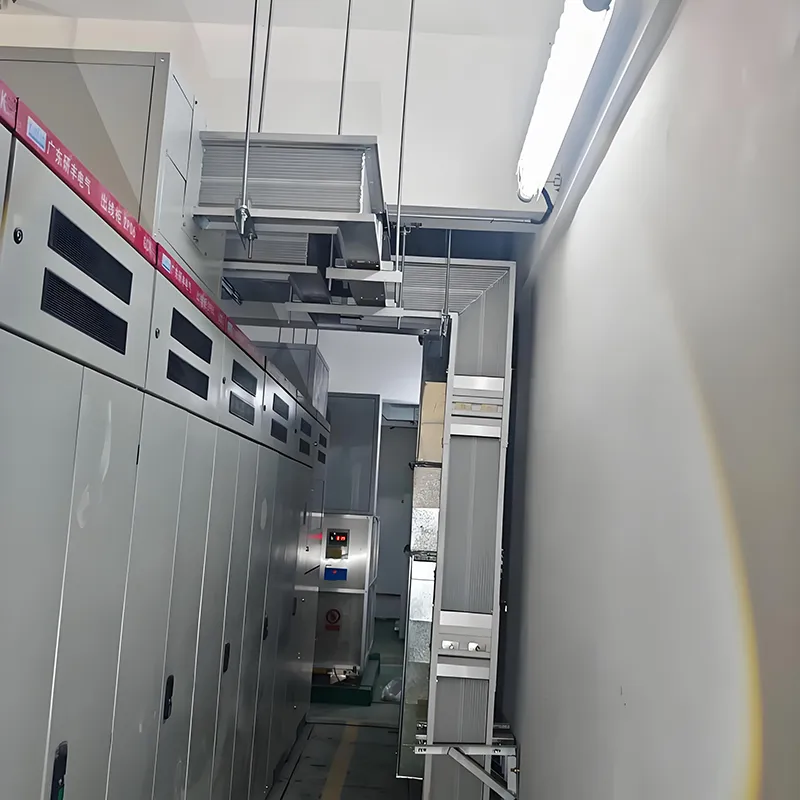

1. Kraftdistributionsaxlar för höghus

Vertikalt dragen inom kraftdistributionsaxlar fungerar systemet som en ersättning för traditionella kablar. För samma nuvarande kapacitet upptar den bara en tredjedel av det utrymme som krävs av kablar, vilket effektivt löser det kritiska problemet med begränsat utrymme inom höghus kraftdistributionsaxlar. Dess helt slutna struktur eliminerar faror som gnagarangrepp och brandrisker, vilket ökar den övergripande säkerheten för byggnadens eldistributionssystem.

2. Vertikal kraftöverföring i industrianläggningar

Tillhandahåller vertikal strömförsörjning för storskalig utrustning och automatiserade produktionslinjer inom industrianläggningar med flera våningar. Dess höga strömförande täthet är idealiskt lämpad för koncentrerade utrustningslayouter, medan dess modulära utbyggbarhet stödjer flexibla justeringar av produktionslinjer.

3. Specialiserade vertikala miljöer

Vattentäta gjuthartsprodukter är lämpliga för vertikal kraftöverföring i fuktiga och korrosiva miljöer - såsom underjordiska tunnlar och järnvägssystem. Brandsäkra produkter är tillämpliga på vertikala kraftdistributionsscenarier med stränga brandsäkerhetskrav, såsom de som finns inom den petrokemiska och kärnkraftsindustrin.

Kundens värde

Qingdao Fenghua Electric Appliance Manufacturing Co., Ltd. ligger i den vackra kuststaden Qingdao, inom det nya området på västkusten. Företaget grundades 2005 och är en ledande tillverkare som specialiserat sig på elektriska produkter, inklusive kabelrännor, kanalsystem för samlingsskenor och elfördelningsskåp. Vårt dotterbolag, Qingdao Fenghua Electric Co., Ltd., fungerar i en komplementär roll till vårt moderbolag, och upprättar tillsammans en omfattande produktmatris som spänner över hela spektrumet av kraftdistributionsutrustning. Under de senaste åren har företaget behållit ett ständigt engagemang för innovation och uppnått anmärkningsvärda resultat när det gäller energibesparing och förbrukningsminskning. Flera av våra produkter – som självlåsande kabelrännor och koppar-aluminiumkompositbussdukar – har fått marknadens erkännande för sitt höga mervärde och avancerade tekniska innehåll. Dessutom har vi omfattande testrapporter och obligatoriska certifieringscertifikat som täcker ett brett utbud av bussledningsspecifikationer, vilket gör det möjligt för oss att fullt ut tillgodose våra kunders mångsidiga och mångfacetterade behov.

Genom att välja Qingdao Fenghua Electrics Vertical Sandwich Busway drar du nytta av:

• Utrymmesoptimering: Vertikal utrymmesutnyttjande har tredubblats, vilket gör den perfekt lämpad för de trånga miljöer som är typiska för kraftdistributionsaxlar.

• Energieffektivitet: Den har kopparledare med låg resistans och en strukturell design med låg reaktans, vilket minskar förlusterna av kraftdistribution med 10 % till 20 % per år.

• Säkerhet och tillförlitlighet: Den har en anti-"skorstenseffekt"-design tillsammans med flera skyddslager och skapar en robust vertikal brandbarriär.

• Flexibel anpassningsförmåga: Med ett skiktat plug-in-gränssnitt och modulära installationsmöjligheter, tillgodoser den framtida golvlayoutjusteringar och krav på utrustningsutvidgning.

• Varumärkessäkring: Med stöd av 18 års specialiserad tillverkningsexpertis från Qingdao Fenghua, tillhandahåller vi omfattande eftermarknadsservice och teknisk support.

FAQ

1.Vad är en vertikal sandwichbusway?

En vertikal sandwichbusway är ett kompakt, högströmsfördelningssystem med staplade kopparledare, designat för säker och effektiv vertikal kraftöverföring i höghus och industriverkstäder.

2.Vad är ström- och spänningsvärdena?

Fenghua Electric vertikala bussbanor är klassade 250A–6300A och ≤690VAC, lämpliga för olika lågspännings-högströmsdistributionstillämpningar.

3.Vilka material används för ledarna?

T2 elektrolytisk koppar med hög renhet används, vilket säkerställer låga förluster, hög ledningsförmåga och långsiktig tillförlitlighet.

4. Vilka skyddsnivåer finns tillgängliga?

Skyddet sträcker sig från IP54 till IP68, beroende på modell, vilket gör den lämplig för inomhus-, utomhus- och tuffa miljöer.

5. Kan bussvägen användas i brandutsatta områden?

Ja, den brandsäkra modellen har isolering upp till 180°C och kortslutningsbeständighet utformad för säker drift under brandförhållanden.

6.Hur högt kan den installeras vertikalt?

Vertikal installation kan nå upp till 200 meter, beroende på bussvägstyp och belastningskrav.

7. Är installationen enkel?

Ja, den modulära designen och den kompakta strukturen möjliggör snabb och bekväm installation, vilket minskar arbete och projekttid.

8.Var används det vanligtvis?

Idealisk för höghusschakt, industriverkstäder, fabriker, datacenter och andra vertikala högströmsdistributionsscenarier.
